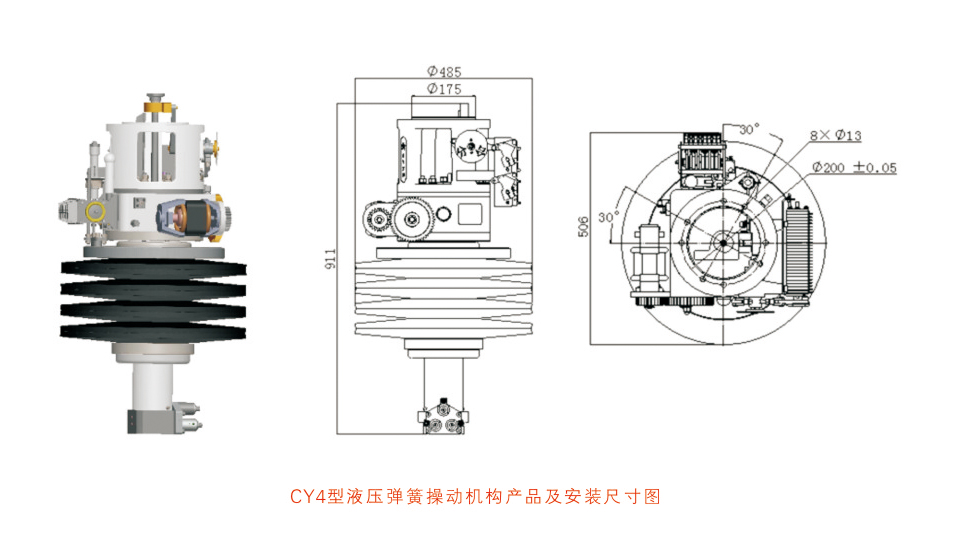

CY4型液压弹簧操动机构 |
|
主要技术指示 |
技术参数表 |
项目 |
额定参数 |
额定工作压力 |
45 MPa |
分闸时间 |
25 - 30 ms |
合闸时间 |
50 - 100 ms |
分闸速度 |
6 - 6.5 m/s |
合闸速度 |
4 - 4.5 m/s |
分闸操作功 |
5300J - 7100J |
合闸操作功 |
2000J - 2500J |
额定操作顺序 |
O - 0.3s - CO - 180s - CO |
行程 |
205/230 士 1 mm |
重量 |
255 KG |
机械寿命 |
10000 次 |
|
压力整定值 |
项目 |
参数（mm） |
安全阀启动压力 |
84.5 士 1 |
额定压力(最高压力和停泵压力) |
83.5 士 1 |
起泵压力 |
80.5 士 1 |
重合闸闭锁报警压力 |
78 士 1 |
重合闸闭锁压力 |
77.5 士 1 |
合闸闭锁报警压力 |
49 士 1 |
合闸闭锁压力 |
48 士 1 |
分闸闭锁报警压力 |
33.5 士 1 |
分闸闭锁压力 |
32.5 士 1 |
储能时间 |
≤ 2 min |
|
|
|
操作耗油表 |
项目 |
参数 |
操作耗油量 mm |
液压弹簧操动机构储能系统静置24h碟簧释放量 |
≤ 2 |
断路器单分一次储能缸下降量(碟簧释放量) |
≤ 28 |
断路器单合一次储能缸下降量(碟簧释放量) |
≤ 13 |
|
电气设备参数表 |
项目 |
额定参数 |
电磁铁线圈 |
电压 |
DC 220V |
电流 |
DC < 2A |
电阻 |
117 土 3 Ω |
储能电机 |
电压 |
DC 220V |
功率 |
4700 w |
|

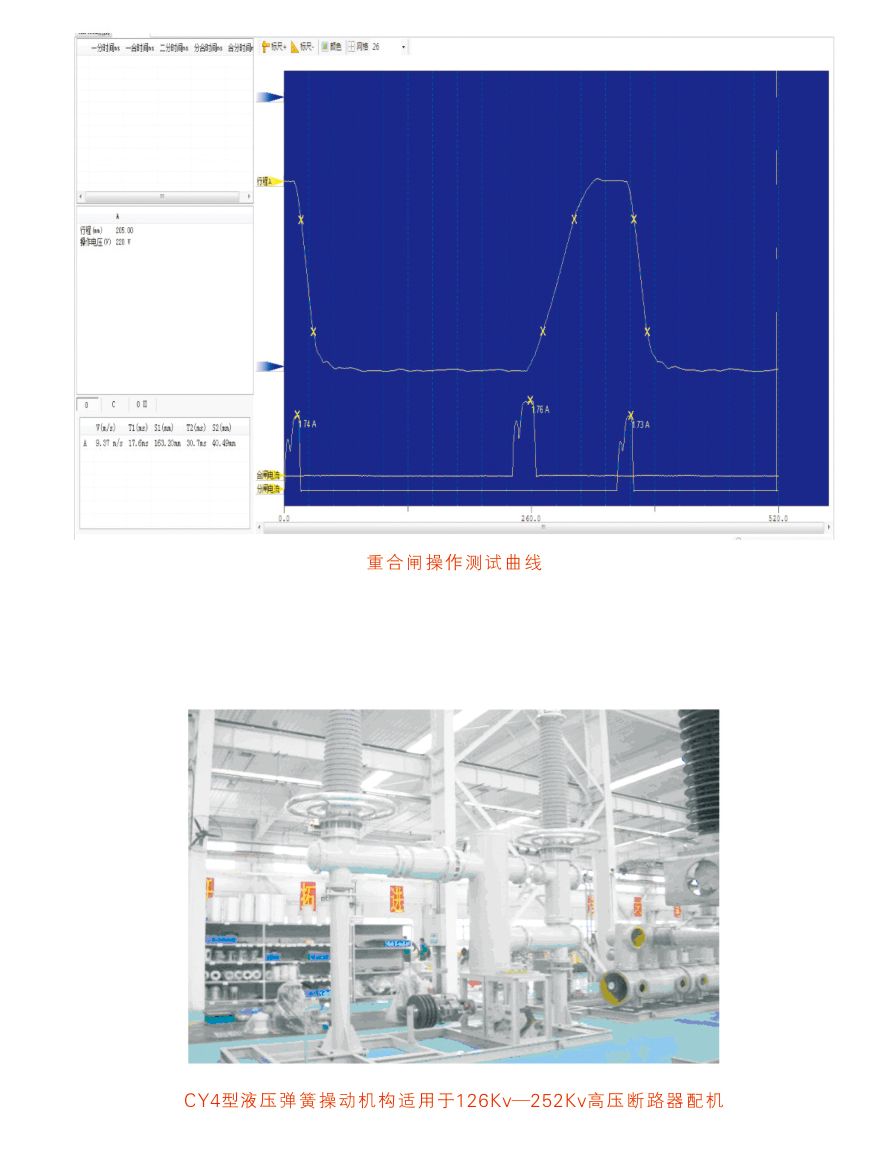

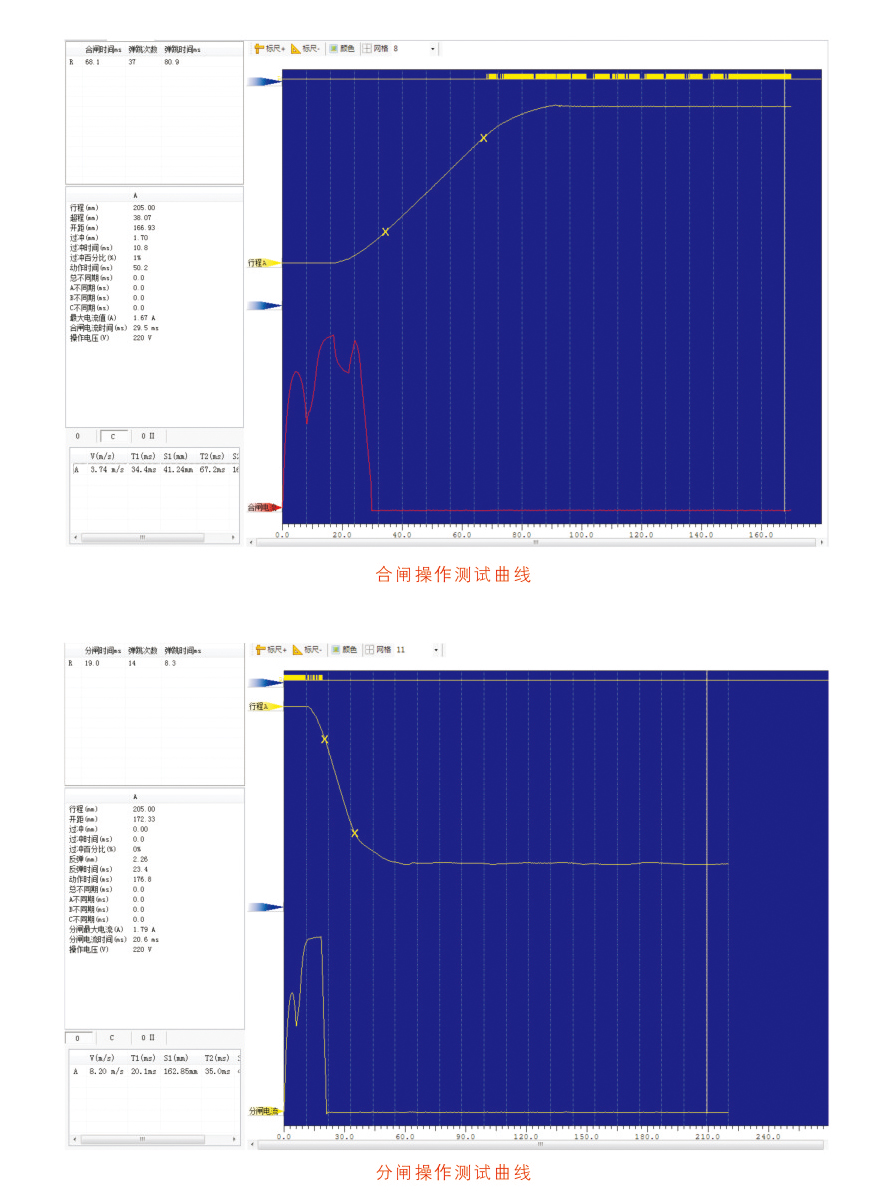

产品测试曲线 |
|
|
